Cirs023 ISO立方体QA模体,Cirs 023等中心校准模体



通过成像引导定位目标对于准确进行放射治疗至关重要。验证所有成像、定位和瞄准系统是否与真正的辐射等中心对齐至关重要。Cirs023 ISO立方体QA模体,Cirs 023等中心校准模体提供了一种经济高效、快速和准确的方法来测试辐射等中心与图像引导系统的等中心重合。



ISO 立方体专为日常系统检查而设计。LINAC激光器和光场可以使用ISO立方体外部的雕刻标记“调谐”到真正的辐射等中心。可以使用内置射线标记检查光场和辐射场对准。更重要的是，可以检查OBI和EPID的等中心是否与处理光束的空间对齐和重合。



ISO 立方体包含一个唯一的中心点基准点和一个偏移目标。偏移目标用于通过定位目标，移动确定的量并验证偏移目标是否已定位在等中心，来确保kV/MV成像产生的工作台偏移坐标准确。中心基准点和偏置目标直径为 6.35 mm，由陶瓷制成。外部加工有同心圆目标，使用户能够客观地评估所有设置错误，包括旋转，并轻松地将模型与真实的辐射等心对齐。ISO 立方体的加工公差为 ± 0.02 mm。目标定位精度±0.1毫米。



提供可选的光学目标帧适配器，以简单且可重复的方式将任何无框 SRS RF 或光学跟踪目标阵列机械地注册到 ISO 立方体。用户可以通过他们选择的粘合剂或机械紧固件安装目标阵列。



有两个平台可用于 ISO 立方体。一个设计用于注册沙发分度杆，并提供用于增量调整俯仰、横滚和偏航的索引。第二个平台提供调平支腿和嵌入式标记，用于使用Iso Analyze软件计算kV/MV像素尺寸。





快速且易于使用

独特的基准点可在 EPID、kV 和 CBCT 成像中产生清晰的图像

偏移基准点，用于检查床校正的准确性

检查 - 激光对准

– 光场大小验证



– kV 和 MV 成像仪重合



– CBCT过程精度



– 欧比精度



– 工作台高度精度



– 辐射场/光场对准

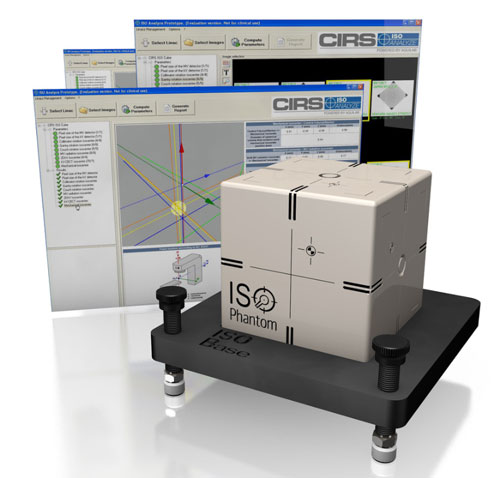

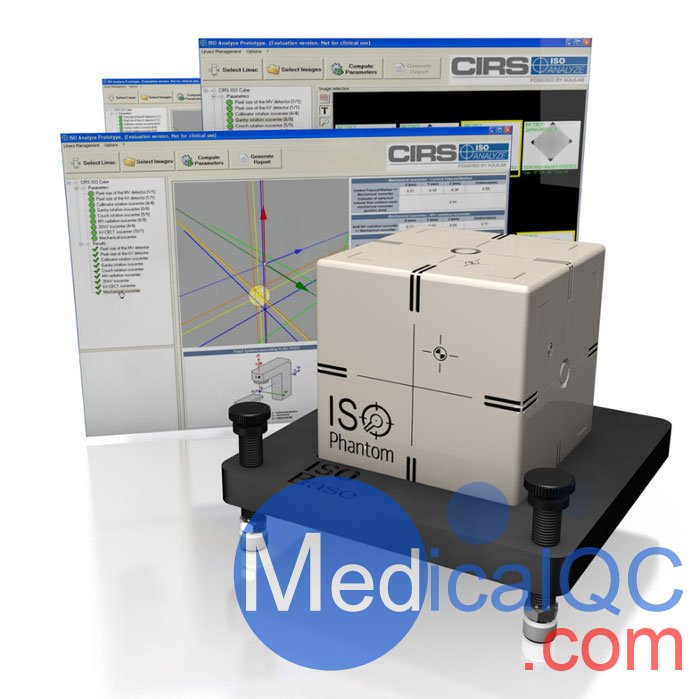

ISO Analyze™ 图像分析软件与 ISO Cube™ Daily QA Phantom 和 ISO Base™ Align Platform 集成，通过分析 EPID 检测器采集的 DICOM 图像，实现 LINAC 等中心的用户友好质量控制。控件自动运行，分析ISO立方体™的图像并量化大量评估参数。它允许用户轻松地为每个前面的控件生成报告。

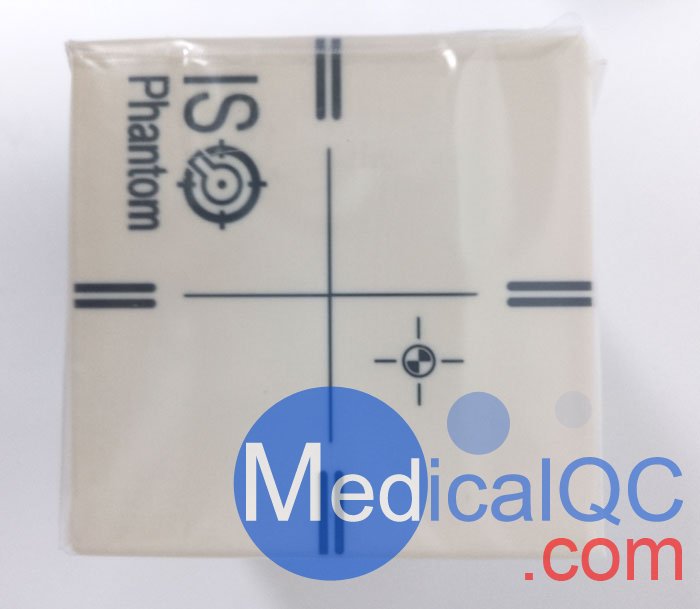

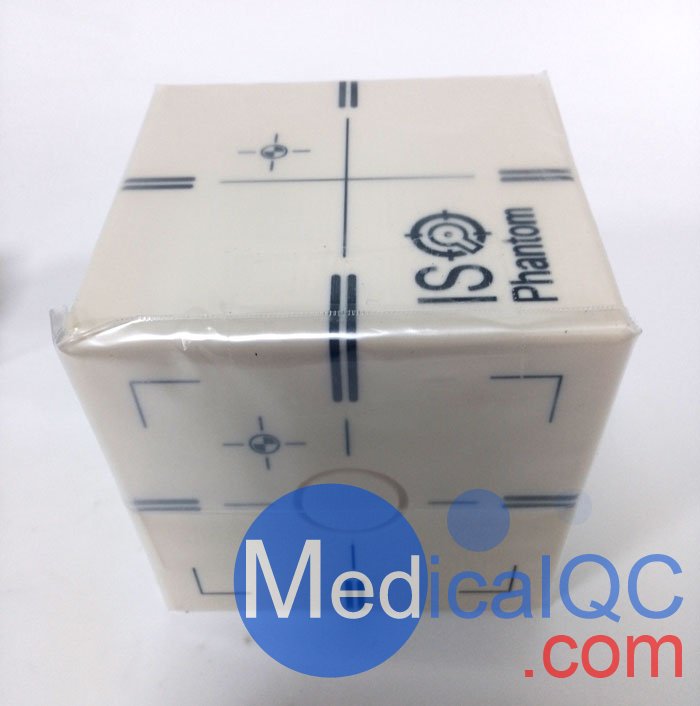

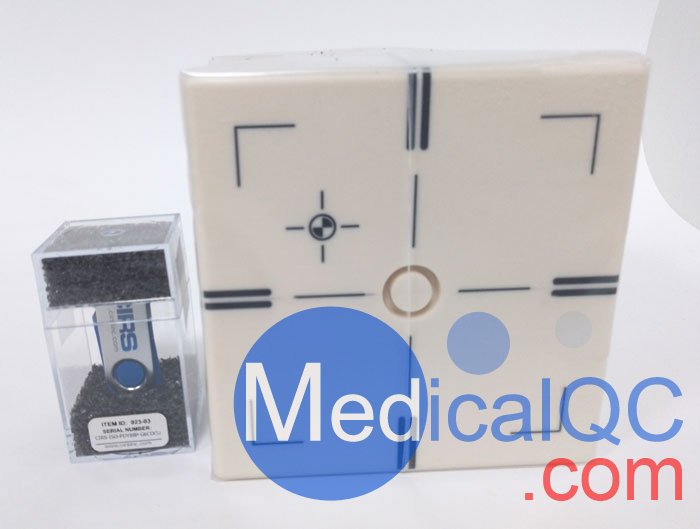

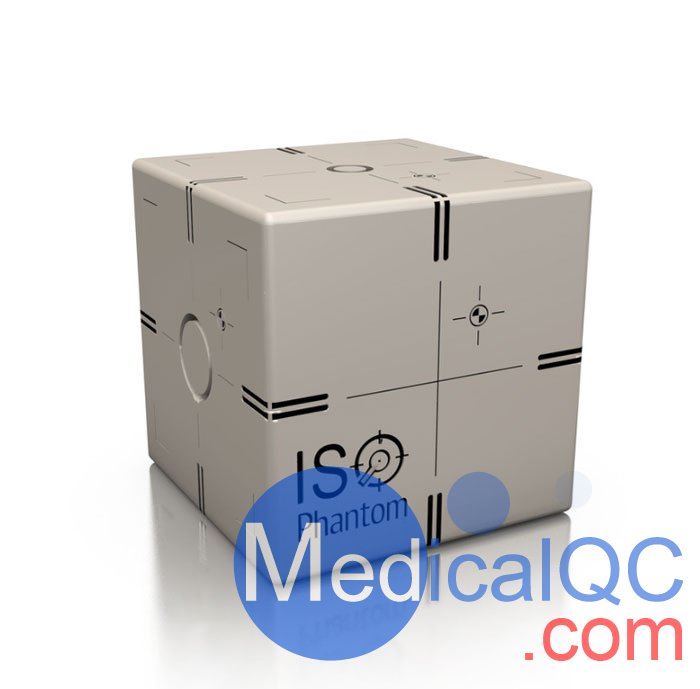

Cirs023 ISO立方体QA模体,Cirs 023等中心校准模体产品实物图：
