Catphan508体模，CTP500 CT性能模体，Catphan508 CT性能模体

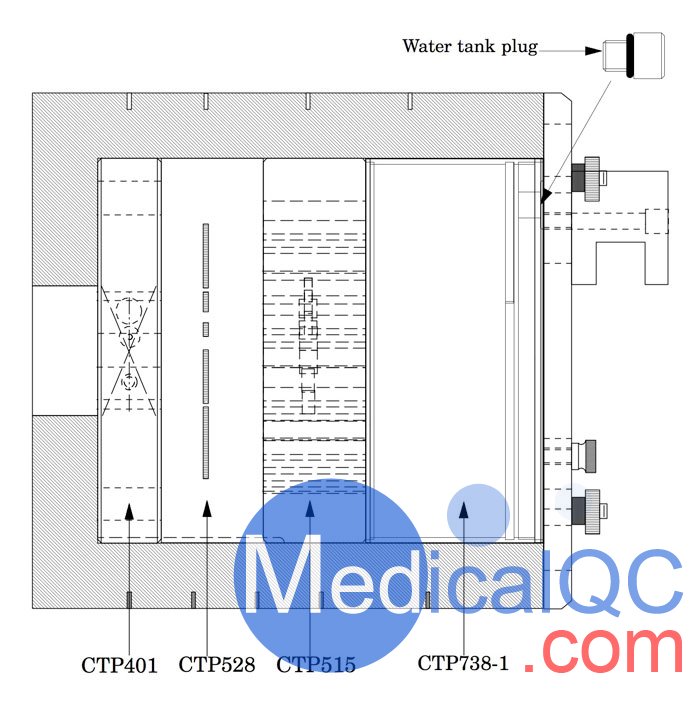

Catphan 508 体模具有与 Catphan® 500 相同的测试模块，不同之处在于 CTP486 均匀性模块被替换为 CTP738-1 水箱。此外，对安装板进行了修改，以适应水箱注水塞的操作。
CTP738-1 水箱由聚碳酸酯塑料制成。该罐有一个内置的气泡壁，允许空气被截留在罐的末端，远离均匀的测量区域。在水箱中留下一些空气可以使水在水箱内膨胀或收缩。
有关该模型中包含的测试模块的更多详细信息，请查看 Catphan500 模型的技术信息和手册。
Catphan508 CT性能模体，Catphan508性能模体测试总结
CTP401
- 感光（线性）
- 扫描切片几何（切片宽度和切片灵敏度分布）
- 像素（矩阵）大小
- 圆对称
- 体 模位置验证
- 患者对位系统检查
- 扫描增量
CTP528
- 高分辨率测量 - 每厘米高达21线对
CTP515
- 低对比度灵敏度
- 比较子切片和超片低对比度敏感度
CTP738-1 水箱：
CTP738-1 水箱由聚碳酸酯塑料制成。该罐有一个内置的气泡壁，允许空气被截留在罐的末端，远离均匀的测量区域。在水箱中留下一些空气可以使水在水箱内膨胀或收缩
CTP401切片几何和感光测定模块： 相对的23度线倾斜用于测量扫描切片几何形状，验证模体位置并检查患者对准系统和扫描仪表增量。较浅的23度角度允许更精确地测量切片厚度，而不是通常使用的45度斜坡，并且细线允许准确测量薄的1mm和2mm切片而没有条纹伪影。龙门角度（高达10度）可以通过斜坡长度的比例来确定。
该模块包括4个感光测量目标（特氟隆，丙烯酸，LDPE和空气）来测量CT数量的线性。
该模块还包含五个丙烯酸球体来评估扫描仪成像的子弹球体。丙烯酸球体的直径为2mm，4mm，6mm，8mm和10mm。
像素尺寸可以通过测量相距50mm的四个孔（一个带有特氟龙针）之间的像素数来确定。
CTP528高分辨率模块：该部分每厘米高分辨率测试量规有1到21个线对，两个脉冲源（珠）被铸成一个统一的材料。通过最大限度地减少高对比度材料的数量并采用径向设计，CTP528模块消除了条纹伪影。
可以使用球形MTF珠来获得精确的MTF曲线表征，而不需要MTF线固有的乏味且耗时的定位。点源珠也消除MTF线发生的超范围问题和条纹伪影，因为珠密度与周围材料的体积平均。
CTP515低对比度模块：CTP515由一系列不同直径和三种对比度的圆柱形棒组成，以测量低对比度性能。40mm长的杆在所有Z轴位置提供一致的对比度值，从而避免在扫描部分时出现任何体积平均误差。独特的子测试对象能够评估不同扫描协议（间距，切片宽度和重建算法）在解决子切片低对比度对象方面的有效性。
为了选择螺旋和多切片图像协议，独特的子片低对比度目标（截顶圆柱体）已被包括在该模块中。比较通过扫描具有不同成像设置（切片宽度，间距和重建算法）的子切片目标获得的图像提供有价值的信息以协助选择用于识别诸如肿瘤的小的低对比度物体的最佳方案。
所有的各种样品和背景材料都有相同的有效原子序数; 只有密度发生变化才能产生有效衰减系数的变化。
子目标的对比度为1.0％，z轴长度为3,5和7mm。对于这些长度中的每一个，都有直径为3,5,7和9mm的目标。

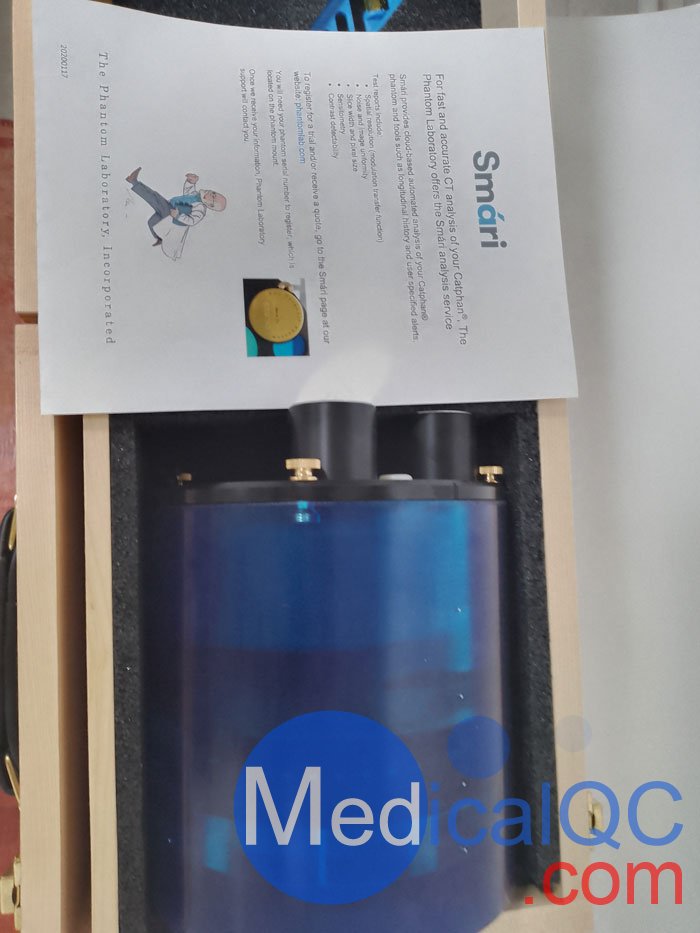

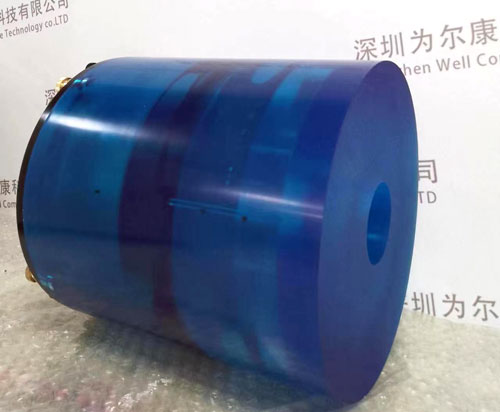

Catphan508体模，CTP500 CT性能模体，Catphan508 CT性能模体实物拍摄图：
