WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模

型号：WEK-CBCT3D 类别：质控模体品牌：深圳为尔康 pdf资料: WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模.pdf

采购热线：0755-28896837 13632925349 在线咨询产品

WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模详细介绍：

WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模是用于口腔CBCT的图像质量常规评估体模。为锥形束 CT专用的性能检测模体。 YY/T 0795-2022标准与T/WSJD 8-2020标准与锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准要求。一次扫描可检测空间分辨率、低对比度分辨率、图像均匀性、体素大小、伪影、几何失真、测距等多项检测项目

WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模体模轴向和矢状截面的结构如图：

WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模体模轴向和矢状截面的结构图

测试模块包括：空模块、空间分辨率模块（XY）、空间分辨率模块（Z）、低对比度模块（铝）（XY）、低对比度模块（ＰＴＦＥ）（XY）、低对比度模块（ＤＥＬＲＩＮ）（XY）、低对比度模块（ＬＤＰＥ）（XY）、低对比度模块（空气）（XY）

ａ）空模块：ＰＭＭＡ材质。

b）空间分辨率模块(XY):XY 方向测试模块,空间分辨率为:1.0 LP/mm、1.3 LP/mm.1.55 LP/mm,1.7 LP/mm,2.0 LP/mm,2.5 LP/mm、2.8 LP/mm,3.5 LP/mm、4.0 LP/mm.

c)空间分辨率模块(Z):Z 方向测试模块,空间分辨率为:1.0 LP/mm、1.3 LP/mm、

d）低对比度模块(铝)(XY):XY 方向测试模块,直径为:1.0 mm、2.0 mm、3.0 mm、4.0 mm、5.0 mm.

e）低对比度模块(PTFE)(XY):XY 方向测试模块,直径为:1.0 mm、2.0 mm、3.0 mm、4.0 mm、e)5.0 mm.

f）低对比度模块(DELRIN)(XY):XY 方向测试模块,直径为:1.0 mm、2.0 mm、3.0 mm、4.0 mm、5.0 mm.

g）低对比度模块(LDPE)(XY):XY 方向测试模块,直径为:1.0 mm、2.0 mm、3.0 mm、4.0 mm、g)5.0 mm.

h）低对比度模块(空气)(XY):XY方向测试模块,直径为:1.0 mm、2.0 mm、3.0 mm、4.0 mm、h)5.0 mm.

i）伪影:3 根 5.0mm 直径的钛棒。

注:本文件中,聚四氟乙烯简称 PTFE,聚甲醛树脂简称 DELRIN,低密度聚乙烯简称 LDPE,聚甲基丙烯酸甲酯简称 PMMA。

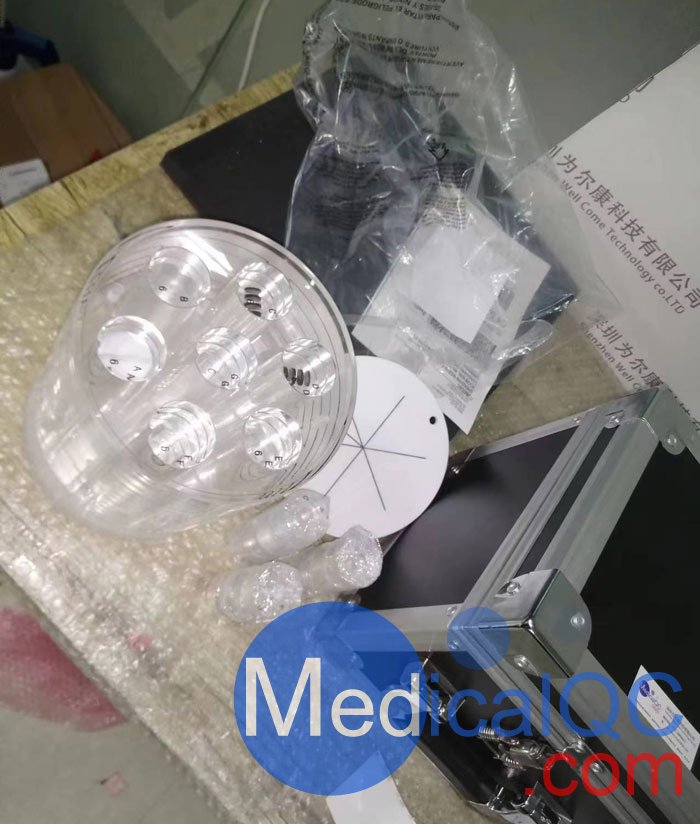

WEK-CBCT3D口腔CBCT 3D体模，YY0795 CBCT 3D体模实拍图：

。模体主体材料为 PMMA构成。模体为直径160m 圆柱体，圆柱体内具有7个直径 35m 的腔室，每个腔室里可分别填充不同测试模块的圆柱形模块，模块可自行组合达到不同的检测要求。

应用标准:

YY/T 0795-2022T/WSJD8-2020口腔锥形束CT质量控制检测规范WS XX00XX一XX0X 锥形東x射线计算机体层成像(CBCT)设备质量控制检测标准(WS专标,马上实施)

符合《YYT0795-2022口腔领面锥形束计算机体层摄影设备专用技术条件》体模的技术参数:

1)基本材质为PMMA(聚甲基丙烯酸甲酯)，直径为160mm。

2)测试模块为分体结构设计，包括噪声均匀性，几何变形，空间分辨率，对比度分率等。

3)噪声均匀性模块包含均匀的 PMA 材质，最低部分的为密度1.2+1.0%.

4)几何变形模块包含 150 个以上的直径为 2.0m，深度为 3.0mm 的圆孔。

5)空间分辨率模块包括线扩散函数(LSF)和点扩散函数(PSF)。

6)XY方向的空间分辨率可达到:(1.0,1.3,1.55,1.7,2.0,2.5,2.8,3.5,4.0)LP/mm。

7)Z1方向的空间分辨率可达到:(1.0,1.3,1.55,1.7,2.0)LP/mm.

8)Z2方向的空间分辨率可达到:(2.0,2.5,2.8,3.5,4.0)LP/mm。

9)低对比度模块(铝、PTFE、DELRIN、LDPE、空气)直径为:(1.0、2.0、3.0、4.0、5.0)mm。

10)像素强度/HU 值的检测模块:材质:铝、PTFE、DELRIN、LDPE、空气环氧树脂、嵌在 PMA 基底中，

11)金属伪影模块:3根5.0mm 直径钛插入棒在PMMA基底中验证金属伪影。

产品组成配置:主体模、功能性模块14个、空白模块29个、存放箱

SAG: YY0795 CBCT 3D体模,口腔CBCT 3D体模,口腔CBCT 3D模体,WEK-CBCT3D体模,CBCT 3D体模
