QRM-ConeBeam CBCT模体,QRM-ConeBeam锥形束CT模体
型号：QRM-ConeBeam 类别： 质控模体 品牌：德国QRM pdf资料: QRM-ConeBeam CBCT模体,QRM-ConeBeam锥形束CT模体.pdf
采购热线：0755-28896837 13632925349
在线咨询产品
QRM-ConeBeam CBCT模体,QRM-ConeBeam锥形束CT模体用于测试锥形束和平板 CT 扫描仪的成像性能！
提供不同的低对比度部分和空间分辨率条形图案
允许在不同方向进行 MTF 测量
用于比较不同 CT 和 CBCT 扫描仪解决方案的多功能体模
Cone-Beam Phantom 允许检查可在具有 3D 成像选项的 DVT X 射线装置、C 臂或血管 X 射线模式以及具有平板探测器的 CT 扫描仪上测量的整个图像质量参数范围。
三个不同的低对比度部分提供 3 到 200 HU 之间的对比度，以考虑低对比度能力的巨大变化。
空间分辨率条形图案和额外的边缘插入确定了不同方向的系统 MTF。图像对比度和 HU 比例部分量化了机器 HU 比例和使用不同设置实现的骨骼对比度。通过比较使用 Cone-Beam Phantom 测量的结果，可以比较不同的产品和技术解决方案。
除了锥形束扫描仪的图像质量外，还可以使用 CT Dosimetry Phantom 测量剂量。CTDI 方法可以应用于所有类型的锥形束扫描仪。
QRM-ConeBeam CBCT模体,QRM-ConeBeam锥形束CT模体参数规格：
直径：160 毫米
长度：143 毫米
截面高度：20 毫米
QRM-ConeBeam CBCT模体,QRM-ConeBeam锥形束CT模体部件介绍：

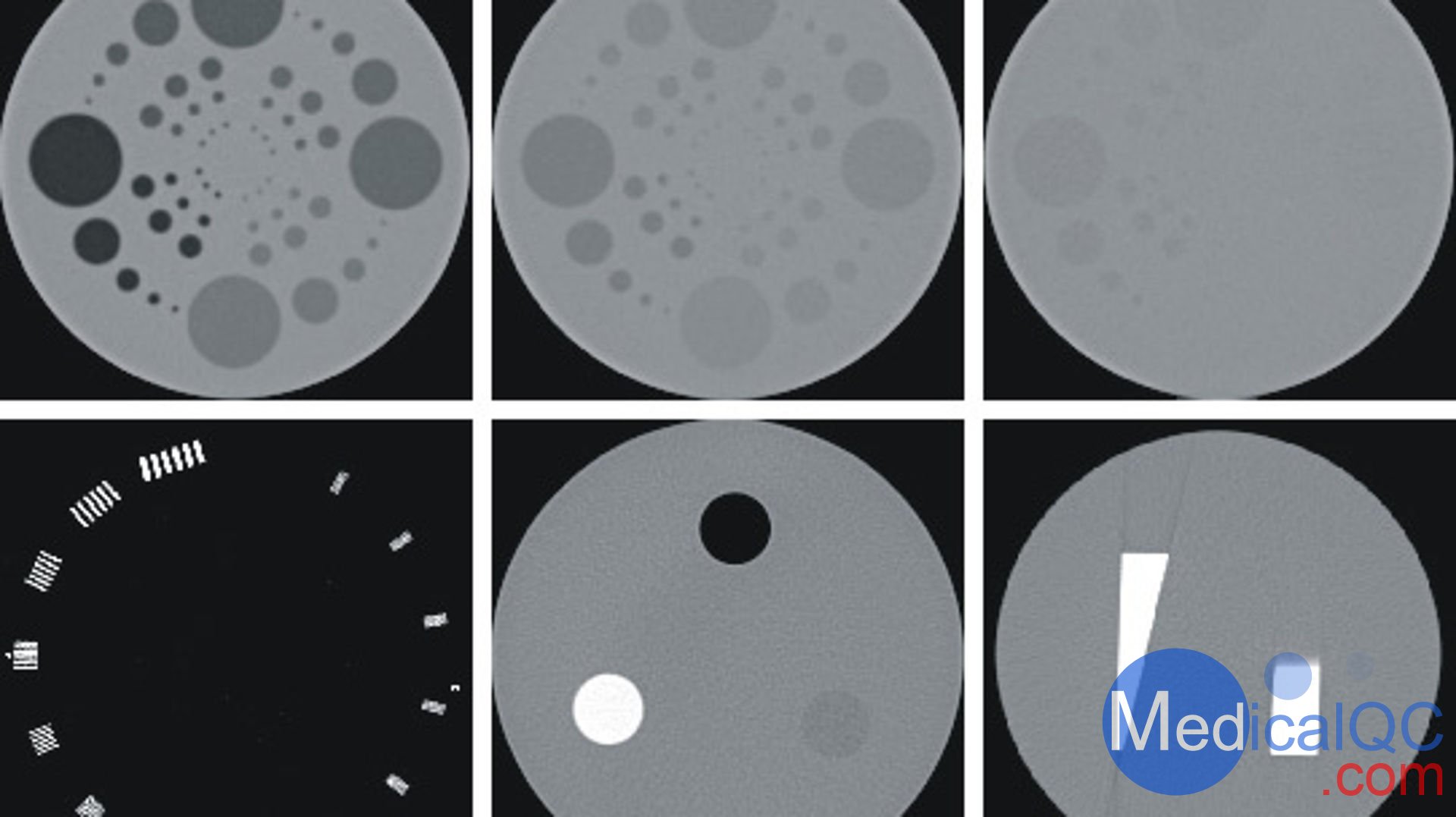

对比度分辨率：
A节： 对比步骤：-60、-90、-120、-200 HU
B 部分： 对比步骤：-20、-25、-30、-45 HU
C部分： 对比步骤：-3、-5、-10、-15 HU
低对比度插件的直径： 分别为 2、4、8、16、32 毫米
D 部分 - 空间分辨率： 14 圆形对齐线图案：4 至 30 lp/cm
E 部分 - 噪声和缩放： 3 个刀片 D = 24 mm：骨当量（400 mg HA / ccm 水当量 (CTwater) 空气
F 部分 - MTF 楔块： 两个垂直对齐的楔块：PTFE 20 x 16 x 80 mm
G 部分 - 平原： 转接板：可选定制转接器
QRM ConeBeam模体是最适合评估计算机图像处理系统的成像性能-
断层扫描（CT）、锥束扫描和平板CT扫描仪。
QRM ConeBeam模型的设计涵盖了这种成像设备可实现的全部图像质量。
幻影提供了评估图像的可能性
质量指标符合国家和国际标准（如DIN IEC 61223-3-5或DIN IEC 61223-2-6）。可以获得以下图像质量指标：
•CT值均匀性
•CT值的准确性
•图像噪声
•对比噪声比
•空间分辨率（ESF、MTF、楔形）
•空间分辨率（视觉、条形图）
•平面内的几何精度
•低对比度功能
ConeBeam体模对于全面量化体积X射线扫描仪的成像性能以及比较不同系统或技术解决方案至关重要。
除了锥束扫描仪的整体图像质量外，还应使用CT剂量学模型测量辅助剂量。CT剂量指数（CTDI）方法可应用于所有类型的锥束扫描仪。
