Gammex Sono410超声模体，Gammex Sono410模体
型号：Gammex Sono410 类别： 质控模体 品牌：美国Gammex pdf资料: Gammex Sono410超声模体，Gammex Sono410模体.pdf

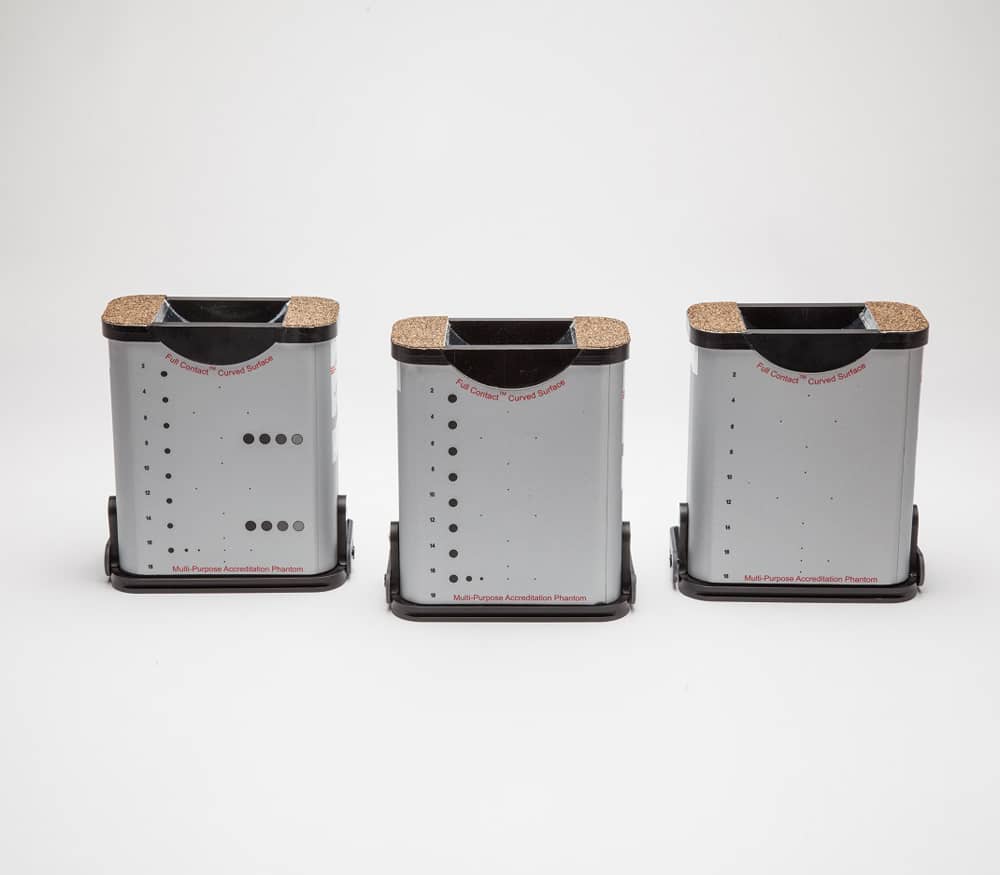

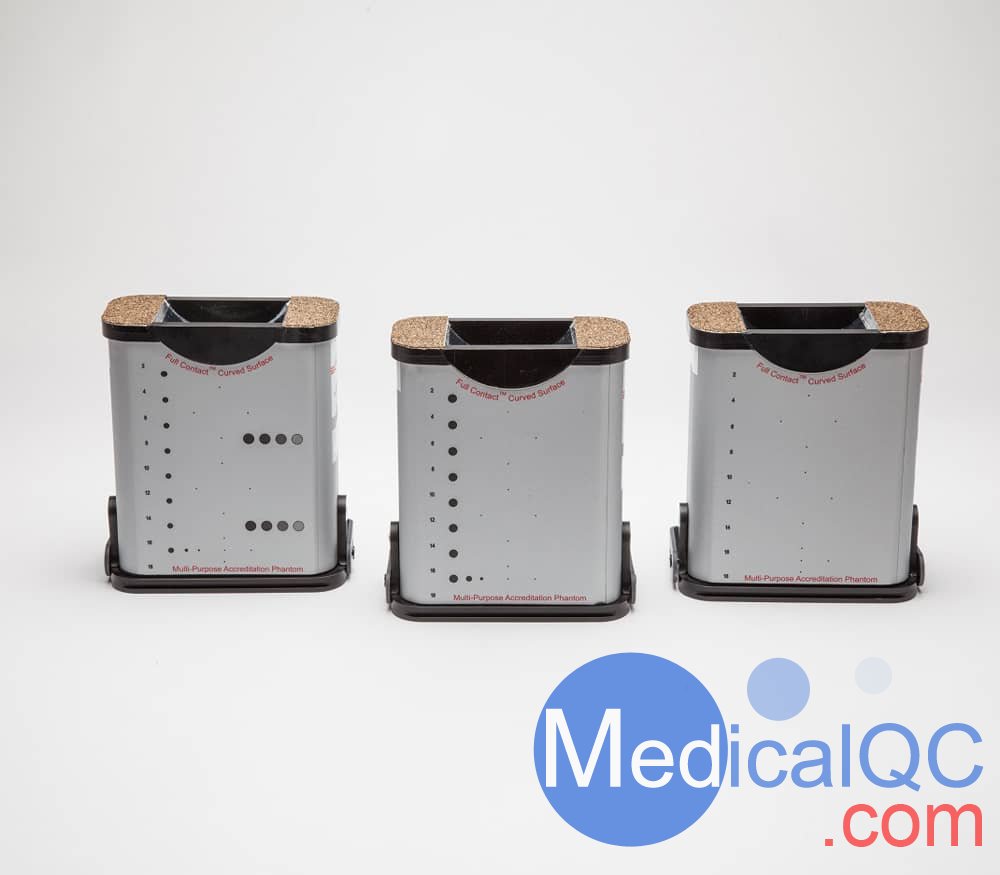

Gammex Sono410超声模体
获得更大的灵活性以满足更多质量保证大纲的要求
Gammex Sono410超声模体简介
获得更大的灵活性以满足更多质量保证大纲的要求
采用Full Contact ™ 曲面改善凸面换能器与幻像扫描窗口之间的耦合
包括获得专利的HE（高等效）Gel ™
确保在整个频率范围内进行高效测试
Gammex最新的协作开发旨在轻松高效地满足您在保持一致性和准确质量控制测量方面不断变化的需求。
我们的第一个模体与全触面弯曲扫描表面，Gammex Sono410超声模体：
Gammex Sono410超声模体允许您将幻像翻转180度，并将专利的平面扫描表面用于线性阵列
超过ACR，ECR，AIUM等国际程序要求
绩效考核包括：
图像均匀
神器调查
横向解决方案
水平和垂直距离
渗透深度
信噪比
无回声和回声的质量分辨率
灰度对比度分辨率
Gammex Sono410超声模体特点：
HE Gel对8 MHz以上衰减频率的响应支持代表人体组织的准确穿透深度。1,2
使用80和150毫米的目标检查分辨率与公布的极限值。
HE凝胶非常均匀，具有相当于人体肝脏的非线性参数（B / A）。
HE Gel可以重新焕发活力，您的模体随时得到重新验证，以加强您的投资。
Gammex Sono410超声模体参数：
| 衰减系数3： | 0.5或0.7dB / cm / MHz |
| 频率衰减的变化1.4： | 在0.5dB / cm / MHz的f1.08 |
| f1.1在0.7dB / cm / MHz | |
| HE凝胶凝固点： | <0 ° C |
| HE凝胶熔点： | > 100 ° Ç |
| 频率范围2： | 2 - 18 MHz |
| 声音的速度： | 1540米/秒 |
| 消声囊肿： | 10个囊，直径1，2，3和7毫米 |
| 特征 | Sono410 SCG |
|---|---|
| 专利曲面扫描表面： | 全面联系 |
| 消声级囊肿/可视化深度： | 12个囊，直径1，2，4和8毫米 |
| 灰度目标： | 6个目标，直径8毫米 |
| 水平几何组： | 3 |
| 垂直几何目标： | 7 |
| 特征 | Sono410 SCG | Sono410 SC | Sono410 S | |
|---|---|---|---|---|
| 组织模拟材料，专利多频HE Gel ™： | ■ | ■ | ■ | |
| 扫描表面，专利复合膜： | ■ | ■ | ■ | |
| 统一评估： | ■ | ■ | ■ | |
| 几何评估： | ■ | ■ | ■ | |
| 灵敏度评估： | ■ | ■ | ■ | |
| 决议评估： | ■ | ■ | ■ | |
| 渗透深度： | ■ | ■ | ■ | |
| 死区检测： | ■ | ■ | ■ | |
| 谐波成像： | ■ | ■ | ■ | |
| 消声囊肿： | ■ | ■ | ||
| 灰度目标： | ■ |
Gammex Sono模体选型表：
|
功能 |
Sono403 SCG 多功能
|
Sono410 SCG Full Contact™ |
Sono408 球形病灶 |
Sono404 SCG 微小部位 |
|
声速 1540 m/s |
√ |
√ |
√ |
√ |
|
频率范围2-18 MHz |
√ |
√ |
√ |
√ |
|
专利型复合薄膜扫描表面 |
√ |
√ |
√ |
√ |
|
线 针靶 垂直 |
20mm（深2至16cm） |
1、2和4cm（深1至15cm） |
5mm（深1至9cm） |
|
|
线 针靶 水平 |
30mm（深2至12cm） |
2cm（深2cm）、4cm （深7到13cm） |
10mm（深1和5cm） |
|
|
消声囊肿(mm) |
直径2、4、6、10mm |
12个标靶，直径 1、2、4、8mm |
|
直径1、2、4、7mm |
|
灰度(dB) |
3个标靶，直径10mm， -6、+6 和 +12 |
6个标靶，直径8mm，-6、+6 和 +12 |
3个标靶，直径7mm，-6、+6 和+12 |
|
|
Full Contact™ 弧形扫描表 |
√ |
|||
|
消声球形病灶 |
211个4mm直径病灶，垂直间距0.5cm，水平间距0.75cm；105个2 mm直径病灶，垂直与水平间距均0.5cm |
|||
|
可提供重新验证报告 |
√ |
√ |
√ |
√ |
|
超越ACR和其他协会要求 |
√ |
√ |
√ |
