Catphan710 CT性能模体，Catphan710模体将几种用于高级CT测量的工具组合在一个套件中。
Catphan700是我们最先进的型号，是配备Wave插件的套件的基础，用于3D分辨率测量。
为了快速直观地了解3-D分辨率，我们提供了CCT287 45 °高分辨率刀片，带有均匀性支架和底座。
CTP748不锈钢和钛插件可以插入CTP682模块中，用于评估金属伪影减少算法。
为了评估宽束CT的感光测定，其中散射具有显著影响，CCT285在体模前端提供了额外的材料。
该装置包括两个椭圆形的环体，用于测试系统的人体衰减水平。nbsp;两个环长20厘米，椭圆直径分别为25 - 35厘米和30 - 38厘米。

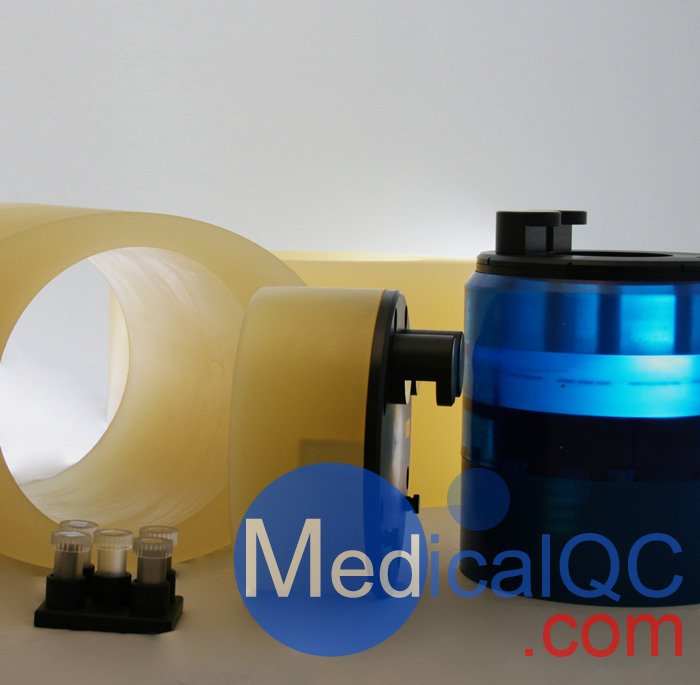

Catphan® 710 套件非常适合需要广泛功能来测试现代 CT 扫描仪的物理学家。 该套件提供了综合评估 CT 图像质量的工具和相应的测试数据，以帮助物理学家和放射科医生了解和选择最佳成像方案。 以下是此套装中包含的产品列表。
Catphan® 700 旨在满足最先进的 CT 体积扫描仪的图像性能测量要求。 大卫·古迪纳夫 (David Goodenough) 博士 利用他 35 年的 CT 图像质量研究和测试经验来指导我们完成 Catphan® 700 的研发。
Phantom 保留了其他 Catphan® 型号中提供的许多测试和功能，包括 CTP515 低对比度测试模块和集成外壳安装系统。 其他测试对象已在此开发中得到改进，包括在新的每厘米 1 到 30 线对测试模块中添加更高分辨率的测试图案，在感光切片几何模块中包含的低对比度球体阵列中添加更小的丙烯酸球体， 以及额外的骨骼和肺样本，以帮助客户使用 CT 图像进行放射治疗计划。
此外，模体还包含新的波插件，用于测量扫描区域的切片几何形状和分辨率。 为了解决由于扫描仪 x 轴和 y 轴的测试图案方向可能引起的变量，模型有一个新的旋转支架，使安装的模型能够 360° 旋转，制动器以 45° 间隔旋转。

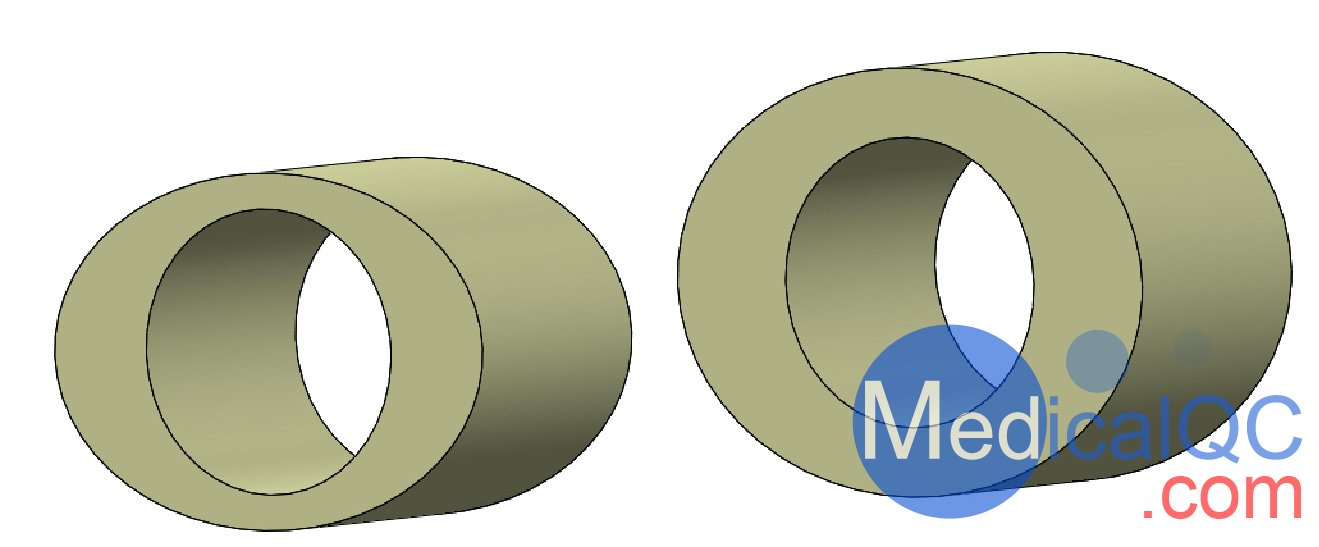

CTP579-20和CTP651-20体环
为了更好地了解具有不同体型成像的 CT 扫描仪的性能，该套件包括模拟大型患者的 25cm x 35cm 椭圆环和模拟超大患者的 30cm x 38cm 椭圆环。 两个环的长度均为 20 厘米，因此它们覆盖了整个体模，并且足够宽以用于大容量扫描仪。
模体由我们耐用的均匀材料铸造而成。 将环放在患者检查床上后，可以将 Catphan® 700 滑入环中进行扫描。

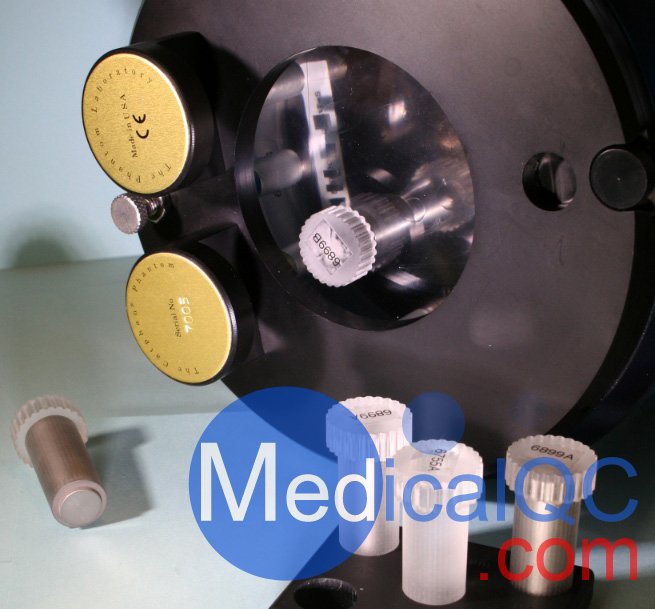

CTP748 高密度插件
大多数扫描仪制造商现在都提供后处理算法，以减少患者体内金属造成的图像伪影。 高密度刀片组包含 2 个钛合金插件和 2 个不锈钢插件，每个刀片的直径分别为 6.35 毫米和 12.7 毫米。 通过将这些插入 Catphan® 700 的 CTP682 模块，在金属工件和模块的感光目标之间创建条纹。
可以使用 Smári 分析服务分析带有这些插件的 CTP682 模块的图像。 该服务记录图像中 5 个定义的感兴趣区域的值，其中包含条纹路径。 在每个区域中，记录平均值、标准偏差和范围。 通过比较这些数据，可以评估条纹减少处理的有效性。
上图显示了 5 个感兴趣区域，下图是 Smári 报告。 除此信息外，Smári 报告还提供了一份基于 Catphan® 700 图像测量结果的综合报告。

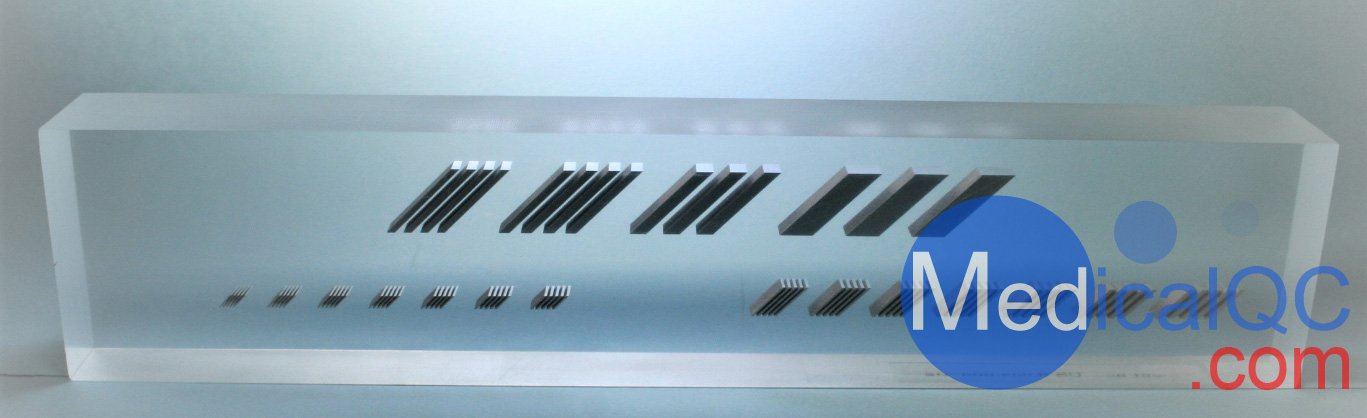

CCT287 45° 高分辨率测量仪和均匀性支架
获得专利的 45° 高分辨率仪表旨在说明 CT 扫描仪在特定成像协议下的 3-D 体积分辨率。
当使用 CT 进行体积测量或建模时，3-D 分辨率很重要，例如放射治疗计划或构建与患者匹配的假肢设备。 这可用于评估制造商对更高各向同性分辨率的开发。
使用 FFT 函数分析 Catphan® 700 中波插入的 CT 图像，通过报告临界频率以数学方式说明 3-D 分辨率。 45° 量规提供了一种易于理解的扫描仪 3D 分辨率的视觉表示。 这在与其他医务人员合作优化成像协议时很有帮助。
传统上，我们先测量二维分辨率，然后测量切片厚度或三维的切片灵敏度曲线。 45°Resolution Gauge 提供了反映这两种测量的简单评估。 这在选择协议和尝试了解成像协议（例如重建滤波器、切片厚度和螺距对体素大小和精度的影响）时非常有帮助。
45° 分辨率仪表在 40mm x 190mm x 20mm 透明聚氨酯物体中包含 3 个铝制仪表部分。 与波插入件尺寸相同的量规安装在带有自己的底座的均匀外壳中。

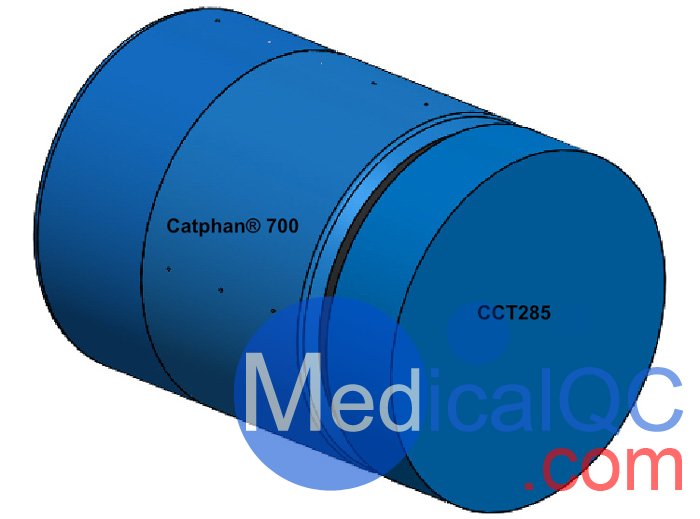

CCT285 散点扩展模块
使用宽束 CT，感光目标的测量会受到穿过相邻切片的束的散射的影响。 由于带有水瓶端口的感光测定法位于 Catphan® 700 的末端，因此宽光束扫描可能具有不同的感光测定值，这是由于散射的变化造成的。 散射扩展在体模末端提供了额外的材料，为光束散射提供了广阔的空间。 CCT285 插入到 Catphan® 700 的安装端，可以将其放置在患者台上或插入体环。
