Catphan700 CT性能模体,Catphan700性能模体

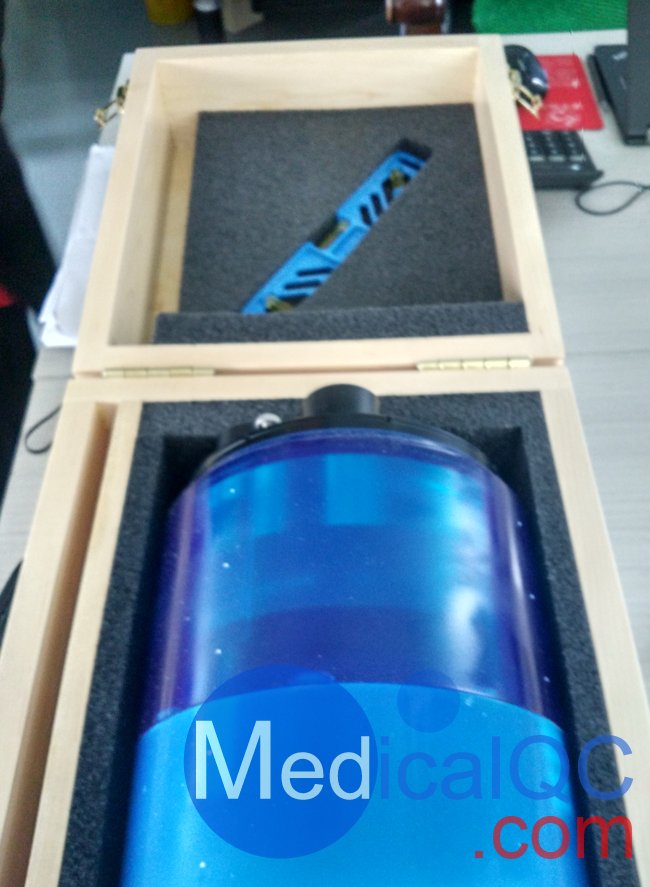

Catphan700 CT性能模体,Catphan700性能模体旨在用于最先进的CT扫描仪和需要先进的模体测量其全部潜力的研究。
Phantom保留了其他Catphan®型号提供的许多测试和功能，包括CTP515 低对比度模块和集成式机箱安装系统。其他测试对象已经在这一发展中进行了改进，包括在新型CTP714高分辨率模块中添加高达30 lp / cm的测试图案，在CTP682感光片几何模块中包含的低对比度球体阵列中添加了较小的丙烯酸球体，和额外的骨骼和肺部样本，以协助客户使用他们的CT图像进行放疗治疗计划。Catphan700还包含新的CTP721波插入件，用于测量扫描区域的切片几何形状和分辨率。
此外，为了解决由于扫描仪x和y轴的测试图形方向而导致的可能的变量，模体具有新的旋转支架。这使得安装后的模体能够以45°的间隔与对准棘爪旋转360°，以研究可能的角位置相关结果。
有关详细的模体信息，请参阅Catphan700 CT性能模体,Catphan700性能模体手册和数据表。
Catphan700 CT性能模体,Catphan700性能模体测试总结
CTP682
- 感光测定（线性）
- 扫描切片几何
- 切片灵敏度轮廓
- 与两个电线和珠坡道切片宽度
- 像素（矩阵）尺寸
- 圆对称
- 虚线位置验证
- 患者对准系统校验
- 扫描增量
- MTF同时使用金属丝或珠点源
- 使用体积平均球体对比目标
CTP714
- 高分辨率测量 - 每厘米高达30线对
CTP515
- 低对比度灵敏度
- 比较子切片和超片低对比度敏感度
CTP721，CTP723
- 波插入的谐波和强度分布
CTP712
- 空间均匀性
- 噪音（精确度）
为了协助Catphan的客户，Phantom实验室与Image Owl，Inc.合作开发了Catphan®QA，这是一个基于网络的服务，可以全自动分析Catphan Phantom图像。所有目前生产的Catphan型号均受支持。
Catphan700 CT性能模体,Catphan700性能模体的模块

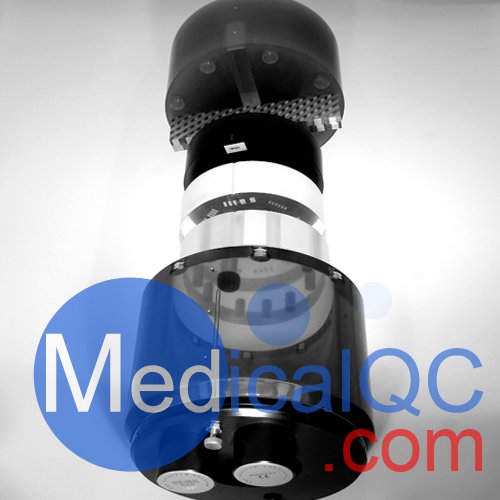

Catphan700 CT性能模体,Catphan700性能模体由一个20cm外壳内的6个模块组成。
CTP682切片几何和感光模块： CTP682模块包含三组相对的切片几何坡道。相反的23度斜坡用于测量扫描切片几何形状，验证模体位置并检查患者对准系统和扫描仪表增量。较浅的23度角可以比通常使用的45度斜坡更精确地测量切片厚度。Z轴高度为38毫米的粗斜面使用0.28毫米的珠子，以1毫米的Z轴增量设置，细斜面使用0.18毫米的珠子，设置在0.25毫米的Z轴增量。其中一个斜坡组使用0.15毫米的细线，以准确测量1毫米和2毫米的薄片，没有条纹伪影。龙门角度（高达10度）可以通过斜坡长度的比例来确定，从而避免错误的测量。
该模块包括10个感光测量目标（丙烯酸，骨-50％，低密度聚乙烯，骨-20％，聚四氟乙烯，聚苯乙烯，Delrin™，肺泡沫＃7112，PMP和空气，以及小水瓶）测量CT值的线性度。目标数量的增加使得该模块适用于放疗CT感光测量。
该模块还包含八个丙烯酸球体，用于评估扫描仪的次级球形体积的成像。球体直径为1,1.5,2,3,4,6,8和10mm。
像素大小可以通过计算直径相对的感光测定目标的中心之间的像素来确定。
该模块被设计为特别适合于由Image Owl公司的Catphan®QA 等软件进行自动分析。
CTP714高分辨率模块：CTP714 的独特设计通过减少高对比度材料的数量来最大限度地减少视觉伪影。将2mm厚的铝对比图投射到径向八角形图案上，具有从1到30线对每厘米的分辨率部分。这种分辨率测量模式大大降低了其他测试对象出现伪影的可能性。八角形设计和45°旋转安装座的组合使得所有的量规分段可以与x或y轴对齐，或者以45°或90°的角度进行测量。
CTP515低对比度模块：CTP515由一系列不同直径和三种对比度的圆柱形棒组成，以测量低对比度性能。40mm长的杆在所有Z轴位置提供一致的对比度值，从而避免在扫描部分时出现任何体积平均误差。独特的子测试对象能够评估不同扫描协议（间距，切片宽度和重建算法）在解决子切片低对比度对象方面的有效性。
为了选择螺旋和多切片图像协议，独特的子片低对比度目标（截顶圆柱体）已被包括在该模块中。比较通过扫描具有不同成像设置（切片宽度，间距和重建算法）的子切片目标获得的图像提供有价值的信息以协助选择用于识别诸如肿瘤的小的低对比度物体的最佳方案。
所有的各种样品和背景材料都有相同的有效原子序数; 只有密度发生变化才能产生有效衰减系数的变化。
子目标的对比度为1.0％，z轴长度为3,5和7mm。对于这些长度中的每一个，都有直径为3,5,7和9mm的目标。
CTP721波形插入：波形斜坡被设计用于观察受到平面内分辨率和z轴（切片厚度）分辨率影响的模型上的切片几何形状。这是通过提供一个在给定的斜坡角度上通过z轴成角度的周期性图案来实现的。通过分析通过两个斜坡的剖面，揭示了三维像素分辨率的信息。
测试对象的完美CT图像（没有分辨率损失）将产生一条线与一对斜坡相交的一致几何图案。由于扫描仪在所有维度（切片厚度和平面分辨率）上的有限分辨率，波形偏离其理想形式，所以可以测量和分析噪声效应和其他不均匀性源，以确定和评估成像性能的层析成像装置。空间性能包括设备精确成像物体的能力，包括平面内分辨率特性，切片厚度，切片平面的角度方向以及扫描场的响应均匀性。例如，如果整个切片或切片的一侧到另一侧的切片厚度存在变化，
有关Wave模块背后的成像物理的详细信息，请参阅David Goodenough博士等人。2016
该模块已被设计为是特别适合于自动分析软件如Catphan®QA 从图片猫头鹰，公司。
CTP723微珠块：模体中还提供了六个点源，以提供平面内PSF的同时信息，以及产生的MTF。
CTP712均匀度模块：20cm直径的图像均匀度模块由标准扫描协议下的CT数量设计为水密度的2％（20H）的均匀材料铸造而成。通常记录的CT数字范围从5H到18H。该模块用于测量空间均匀性，平均CT值和噪声值。
Catphan700 CT性能模体,Catphan700性能模体使用固体材料可避免暴露于冻结温度下的泄漏或损坏风险。CTP712固体图像均匀度模块提供一致的结果，比使用充水箱的模块使用起来更方便，并且消除了由于不同水源造成的变化。这种固体材料的高径向和轴向均匀性使其成为水的理想替代品。它已经在x，y和z平面上的各种变量进行了全面测试，并在所有应用中证明是稳定的。
Catphan700 CT性能模体,Catphan700性能模体旨在用于最先进的CT扫描仪和需要先进的模体测量其全部潜力的研究。
Phantom保留了其他Catphan®型号提供的许多测试和功能，包括CTP515 低对比度模块和集成式机箱安装系统。其他测试对象已经在这一发展中进行了改进，包括在新型CTP714高分辨率模块中添加高达30 lp / cm的测试图案，在CTP682感光片几何模块中包含的低对比度球体阵列中添加了较小的丙烯酸球体，和额外的骨骼和肺部样本，以协助客户使用他们的CT图像进行放疗治疗计划。Catphan700还包含新的CTP721波插入件，用于测量扫描区域的切片几何形状和分辨率。
此外，为了解决由于扫描仪x和y轴的测试图形方向而导致的可能的变量，模体具有新的旋转支架。这使得安装后的模体能够以45°的间隔与对准棘爪旋转360°，以研究可能的角位置相关结果。
有关详细的模体信息，请参阅Catphan700 CT性能模体,Catphan700性能模体手册和数据表。
Catphan700 CT性能模体,Catphan700性能模体测试总结
CTP682
- 感光测定（线性）
- 扫描切片几何
- 切片灵敏度轮廓
- 与两个电线和珠坡道切片宽度
- 像素（矩阵）尺寸
- 圆对称
- 虚线位置验证
- 患者对准系统校验
- 扫描增量
- MTF同时使用金属丝或珠点源
- 使用体积平均球体对比目标
CTP714
- 高分辨率测量 - 每厘米高达30线对
CTP515
- 低对比度灵敏度
- 比较子切片和超片低对比度敏感度
CTP721，CTP723
- 波插入的谐波和强度分布
CTP712
- 空间均匀性
- 噪音（精确度）
为了协助Catphan的客户，Phantom实验室与Image Owl，Inc.合作开发了Catphan®QA，这是一个基于网络的服务，可以全自动分析Catphan Phantom图像。所有目前生产的Catphan型号均受支持。
Catphan700 CT性能模体,Catphan700性能模体的模块
Catphan700 CT性能模体,Catphan700性能模体由一个20cm外壳内的6个模块组成。
CTP682切片几何和感光模块： CTP682模块包含三组相对的切片几何坡道。相反的23度斜坡用于测量扫描切片几何形状，验证模体位置并检查患者对准系统和扫描仪表增量。较浅的23度角可以比通常使用的45度斜坡更精确地测量切片厚度。Z轴高度为38毫米的粗斜面使用0.28毫米的珠子，以1毫米的Z轴增量设置，细斜面使用0.18毫米的珠子，设置在0.25毫米的Z轴增量。其中一个斜坡组使用0.15毫米的细线，以准确测量1毫米和2毫米的薄片，没有条纹伪影。龙门角度（高达10度）可以通过斜坡长度的比例来确定，从而避免错误的测量。
该模块包括10个感光测量目标（丙烯酸，骨-50％，低密度聚乙烯，骨-20％，聚四氟乙烯，聚苯乙烯，Delrin™，肺泡沫＃7112，PMP和空气，以及小水瓶）测量CT值的线性度。目标数量的增加使得该模块适用于放疗CT感光测量。
该模块还包含八个丙烯酸球体，用于评估扫描仪的次级球形体积的成像。球体直径为1,1.5,2,3,4,6,8和10mm。
像素大小可以通过计算直径相对的感光测定目标的中心之间的像素来确定。
该模块被设计为特别适合于由Image Owl公司的Catphan®QA 等软件进行自动分析。
CTP714高分辨率模块：CTP714 的独特设计通过减少高对比度材料的数量来最大限度地减少视觉伪影。将2mm厚的铝对比图投射到径向八角形图案上，具有从1到30线对每厘米的分辨率部分。这种分辨率测量模式大大降低了其他测试对象出现伪影的可能性。八角形设计和45°旋转安装座的组合使得所有的量规分段可以与x或y轴对齐，或者以45°或90°的角度进行测量。
CTP515低对比度模块：CTP515由一系列不同直径和三种对比度的圆柱形棒组成，以测量低对比度性能。40mm长的杆在所有Z轴位置提供一致的对比度值，从而避免在扫描部分时出现任何体积平均误差。独特的子测试对象能够评估不同扫描协议（间距，切片宽度和重建算法）在解决子切片低对比度对象方面的有效性。
为了选择螺旋和多切片图像协议，独特的子片低对比度目标（截顶圆柱体）已被包括在该模块中。比较通过扫描具有不同成像设置（切片宽度，间距和重建算法）的子切片目标获得的图像提供有价值的信息以协助选择用于识别诸如肿瘤的小的低对比度物体的最佳方案。
所有的各种样品和背景材料都有相同的有效原子序数; 只有密度发生变化才能产生有效衰减系数的变化。
子目标的对比度为1.0％，z轴长度为3,5和7mm。对于这些长度中的每一个，都有直径为3,5,7和9mm的目标。
CTP721波形插入：波形斜坡被设计用于观察受到平面内分辨率和z轴（切片厚度）分辨率影响的模型上的切片几何形状。这是通过提供一个在给定的斜坡角度上通过z轴成角度的周期性图案来实现的。通过分析通过两个斜坡的剖面，揭示了三维像素分辨率的信息。
测试对象的完美CT图像（没有分辨率损失）将产生一条线与一对斜坡相交的一致几何图案。由于扫描仪在所有维度（切片厚度和平面分辨率）上的有限分辨率，波形偏离其理想形式，所以可以测量和分析噪声效应和其他不均匀性源，以确定和评估成像性能的层析成像装置。空间性能包括设备精确成像物体的能力，包括平面内分辨率特性，切片厚度，切片平面的角度方向以及扫描场的响应均匀性。例如，如果整个切片或切片的一侧到另一侧的切片厚度存在变化，
有关Wave模块背后的成像物理的详细信息，请参阅David Goodenough博士等人。2016
该模块已被设计为是特别适合于自动分析软件如Catphan®QA 从图片猫头鹰，公司。
CTP723微珠块：模体中还提供了六个点源，以提供平面内PSF的同时信息，以及产生的MTF。
CTP712均匀度模块：20cm直径的图像均匀度模块由标准扫描协议下的CT数量设计为水密度的2％（20H）的均匀材料铸造而成。通常记录的CT数字范围从5H到18H。该模块用于测量空间均匀性，平均CT值和噪声值。
Catphan700 CT性能模体,Catphan700性能模体使用固体材料可避免暴露于冻结温度下的泄漏或损坏风险。CTP712固体图像均匀度模块提供一致的结果，比使用充水箱的模块使用起来更方便，并且消除了由于不同水源造成的变化。这种固体材料的高径向和轴向均匀性使其成为水的理想替代品。它已经在x，y和z平面上的各种变量进行了全面测试，并在所有应用中证明是稳定的。
