ATS 549通用小部件超声模体，ATS 549超声模体

ATS 549通用小部件超声模体，ATS 549超声模体是一种简单，全面的评估成像系统的方法，工作频率范围为2.25至15.0 MHz。该型号的前6厘米设计用于容纳较高频率，而6-30厘米之间的区域保留用于低于7.5 Mhz的频率。充满水时的扫描井提供了评估内窥镜探针的理想方法。只需将换能器的有效区域放在模体表面上，程序与任何标准线性换能器相同。

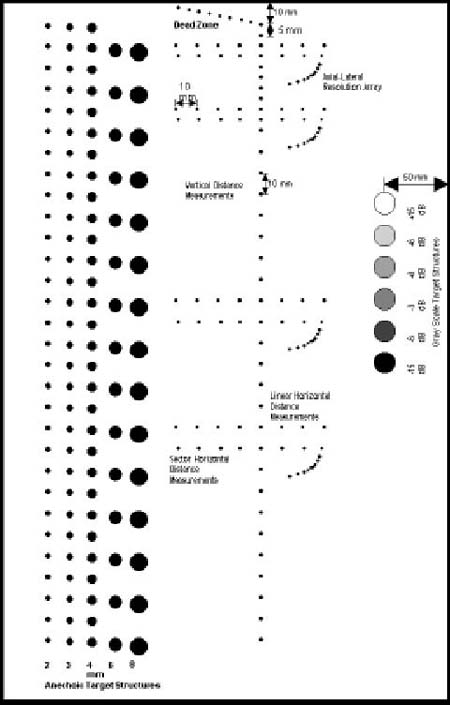

ATS 549通用小部件超声模体，ATS 549超声模体设计了单丝线目标组合，用于距离测量和组织模拟不同大小和对比的目标结构。一百二十（120）个囊状目标结构垂直排列，从而允许整个目标组在一个视图中显示。由于背景材料和目标结构的声学相似性，已经消除了由失真，阴影或增强引起的伪像。提供了从+15到-15 dB对比的六个灰度目标，以评估系统显示的动态范围和灰度处理性能。


ATS 549通用小部件超声模体，ATS 549超声模体测试已执行
死区或戒指
垂直测量校准
水平测量校准
灵敏度/渗透
功能决议
焦点区
轴向和横向分辨率
图像均匀性
灰度和显示动态范围



ATS 549通用小部件超声模体，ATS 549超声模体用途：
质量保证
常规临床表现
在制造
研究和发展
教学

包括便携箱和内置扫描井。


规格

一般
整体尺寸	36.5 x 25.7 x 9.5 cm
筑屋材料	PVC
室壁厚度	1.0厘米*
扫描表面	4
扫描表面尺寸	21.0 x 7.0厘米 31.5 x 7.0厘米
重量	7.1千克（15.5磅）

组织模仿材料
类型	聚氨酯橡胶
冰点	<-40°C
熔点	> 100°C
衰减系数	0.5 dB / cm / MHz±5.0％**
声音的速度	在23°C时1450 m / s±1.0％

线目标
材料	单丝尼龙
直径	0.05毫米和0.12毫米
位置容差	±0.1毫米
垂直组 间隔间距 深度1.0 - 6.0厘米 深度6.0 - 30.0厘米 深度	.5 cm 1.0 cm 1.0 - 30.0 cm
水平组 数量组 间隔间距 深度 线性阵列组 扇区/凸集阵列组	8 1.0 cm   2.0,5.0,14.0,20.0 cm 2.5,5.5,15.0,21.0cm
死区组 侧向位移 间隔间距 深度	5.0毫米 1.0毫米 2.0 - 10.0毫米
轴向 - 横向分辨率组 深度（第一轴向目标） 扫描表面1 扫描表面2 扫描表面4	2.5，5.5，15.0，21.0厘米 7.0厘米 13.0，19.0，28.5，31.5厘米
区间间距	0.5,1,2,3,4毫米

消声目标结构
类型	非回声，圆柱形
第2组，第3组，第4 组每组目标 直径 深度扫描表面1	30 2.0,3.0,4.0 mm 1.0 - 30.0 cm
第6组， 每组8 mm目标 直径 间隔间距（中心到中心） 深度扫描表面1	15 6.0,8.0 mm 2.0 cm 2.0 - 30.0 cm

灰度目标结构
类型	回声，圆柱形
目标数量	6
直径	10.0毫米
深度	5.0厘米
相对于背景材料的对比度	（dB）+ 15，+ 6，+ 3，-3，-6，-15

*标称尺寸

**可根据要求提供其他衰减

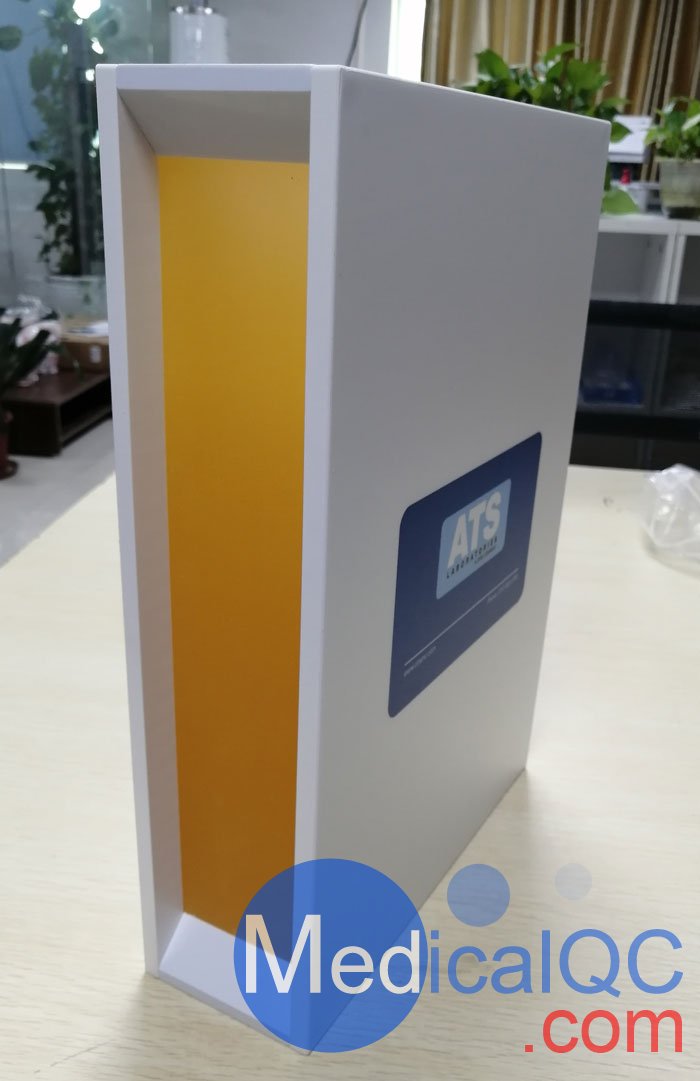

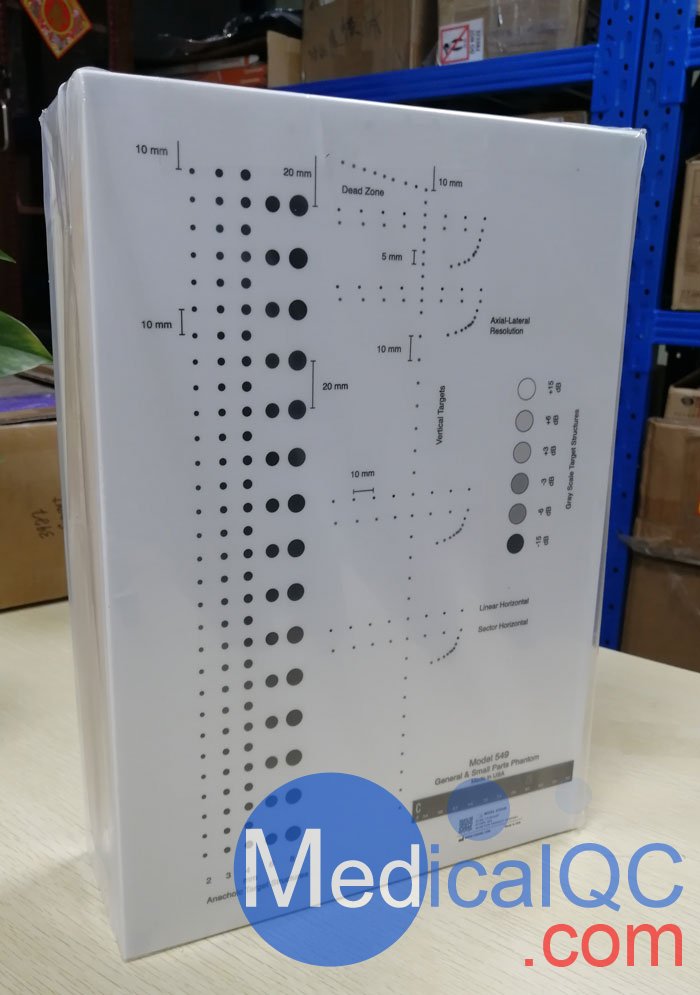

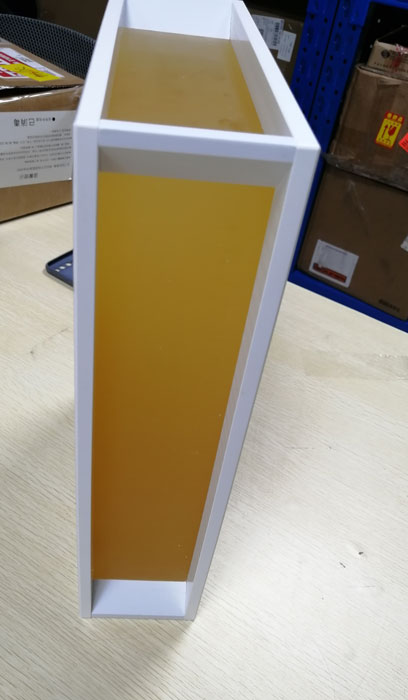

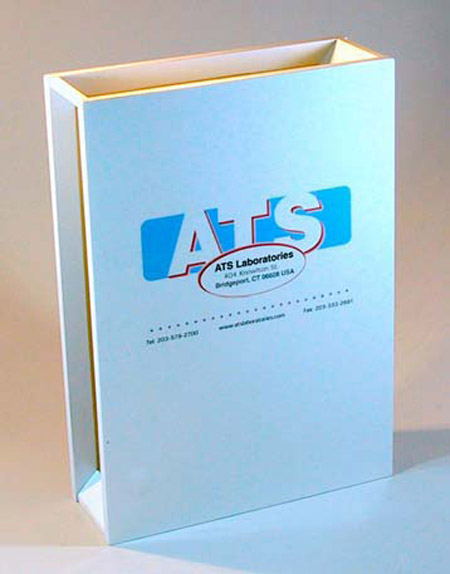

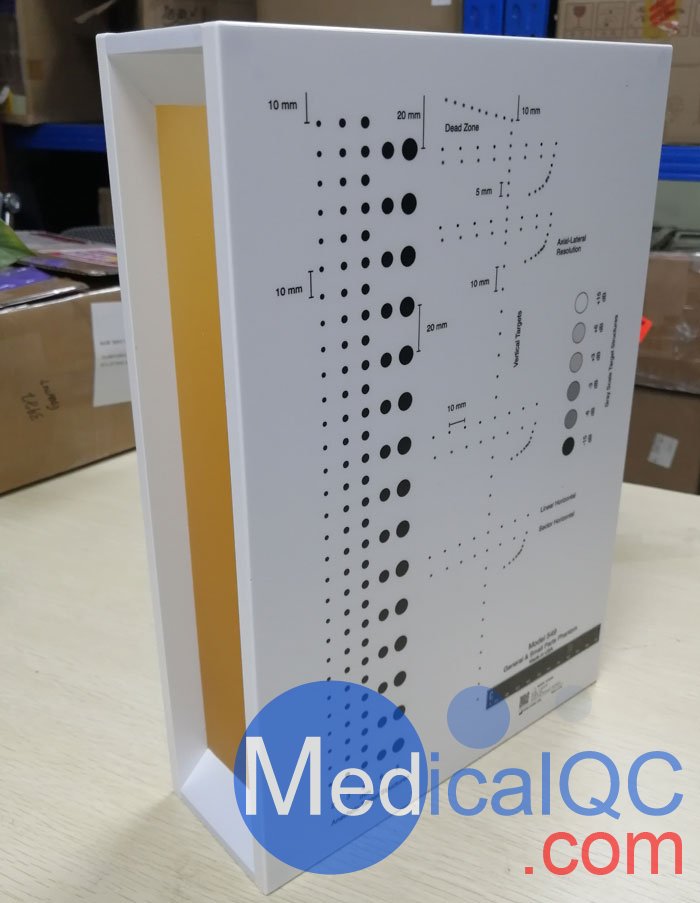

ATS 549通用小部件超声模体，ATS 549超声模体实物拍摄图：
