NH4000针式水听器,英国PA 4mm PVDF针式水听器

NH4000针式水听器,英国PA 4mm PVDF针式水听器是 Precision Acoustics Ltd. 生产的一系列针式水听器之一。它设计用于与潜水前置放大器和带电源的直流耦合器配合使用，组成水听器系统。本数据表中报告的任何属性均指包含 4.0 毫米针式水听器、前置放大器和直流耦合器的水听器系统。
水听器有源元件的尺寸会影响许多属性，包括灵敏度、频率响应、方向响应、动态范围和噪声等效压强。本技术数据表根据 IEC 62127 第 3 部分 [3] 编制，并提供了 4.0 毫米针式水听器系统的详细规格。
NH4000针式水听器,英国PA 4mm PVDF针式水听器是一款高灵敏度设备，专为 1 MHz 以下的应用而优化。

NH4000针式水听器,英国PA 4mm PVDF针式水听器产品描述

4.0 毫米针式水听器是 PA 针式水听器系列中灵敏度最高的产品，并针对 1 MHz 以下的测量进行了优化。其较大的有效面积使其能够测量 ≈ 10 Pa 的信号。然而，更大的传感器面积会带来更具方向性的响应模式，尤其是在较高频率下。

水听器型号	NH4000
探头敏感元件尺寸	直径: 4.0 mm 厚度: 28 μm
水听器尺寸	54*60mm
水听器重量	5.7g
传导方法	压电转换
探头材料	聚偏氟乙烯 (PVDF)
0.1 MHz 至 10 MHz  范围内的平均灵敏度	8V/MPa
各个传感器之间的灵敏度差异	± 3 dB
水听器频带	0.05 MHz to 10 MHz
测量不确定度	0.05 MHz to 1 MHz：9% 1 MHz to 8 MHz：8% 9 MHz to 20 MHz：11%
水听器系统输出阻抗	50 Ω
使用过程中的方向	针尖直接指向声源

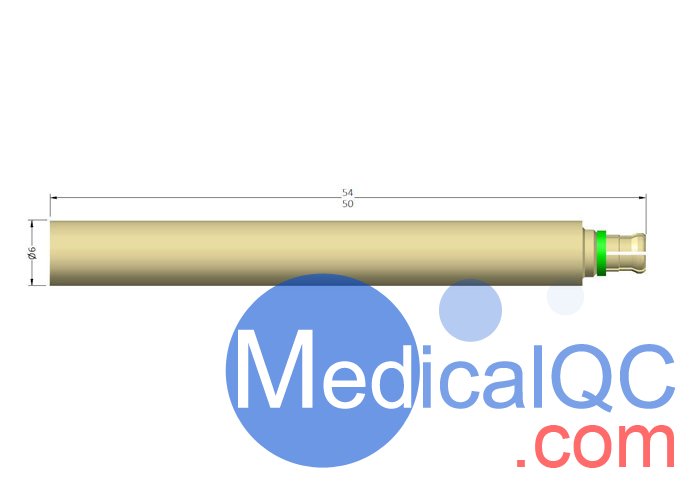

NH4000针式水听器,英国PA 4mm PVDF针式水听器产品尺寸图：

NH4000针式水听器,英国PA 4mm PVDF针式水听器灵敏度和频率响应

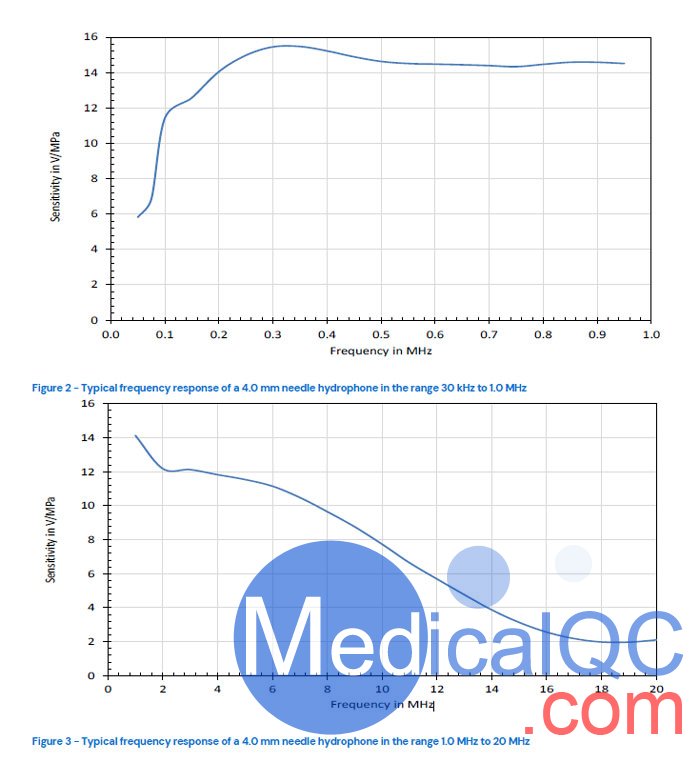

所有探针式水听器的频率响应都是频率的函数。该响应的理论基础已得到充分理解，并在文献[1]中进行了描述。图2和图3显示了针式水听器与其相应的前置放大器配合使用时，在50 Ω负载下的典型电缆末端负载灵敏度。图中显示的数据集均由伦敦国家物理实验室(NPL)采集。

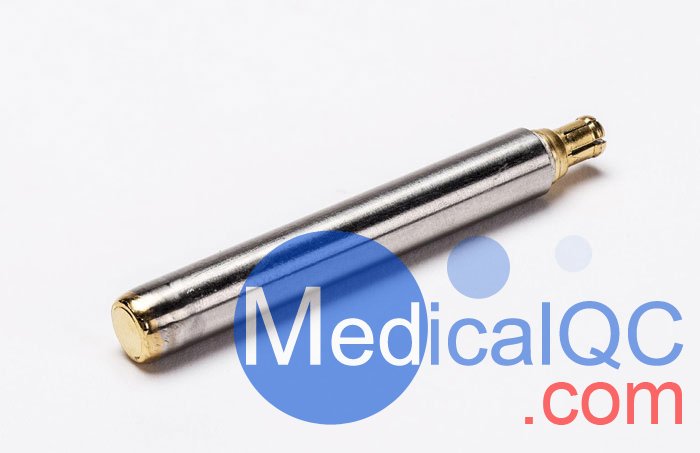

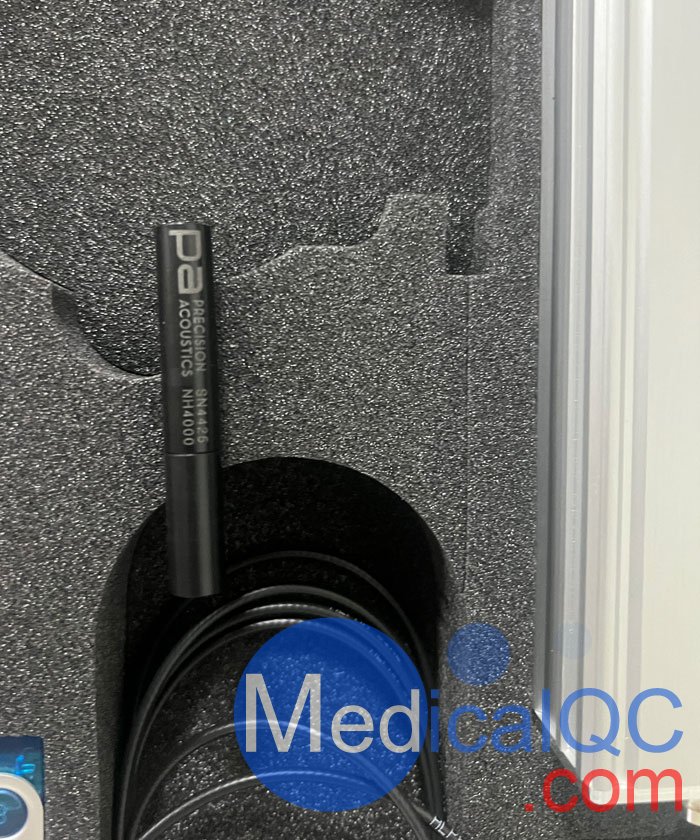

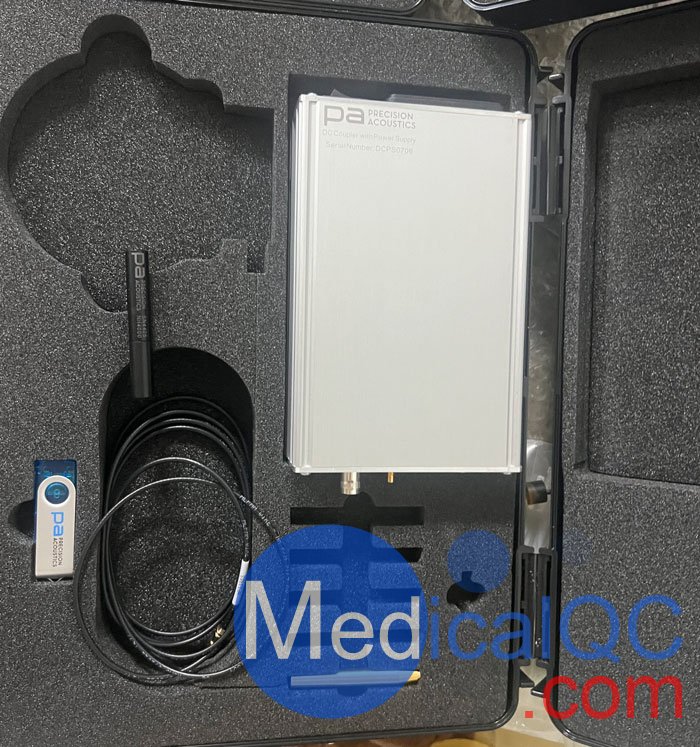

NH4000针式水听器,英国PA 4mm PVDF针式水听器产品实拍图：
