BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪

BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪在呼吸机验证套件支持新的原型开发，生产测试，移动领域的测试和验证现有的设计验证和其他用途，其中精确的压力和流量测量是至关重要的。
BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪为呼吸机制造商和原型开发人员提供了一个完整的解决方案，用于验证供人类使用的新型医疗/医院级呼吸机产品。VVK100-SYS包括肺气流传感器，气道压力传感器，差动放大器，校准注射器以及带有自动肺功能分析软件的数据采集系统，以帮助对呼吸机进行验证。多个系统可以协同工作，以提高生产率并最大化效率。

呼吸机支持

呼吸机现场验证
故障分析

呼吸机生产

呼吸机制造测试/验证
无损检测自动化测试
故障排除

呼吸机开发

呼吸机压力和流量测量
溢流阀和PEEP阀验证
流量和压力调节器评估
周期时序分析
泄漏检测
呼吸机模式分析（ACV，SIMV，PCV，PSV，APRV等）
氧气百分比测量*
温湿度测量*

BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪校验测量项目:

压力及时序(Pressure and Timing) :

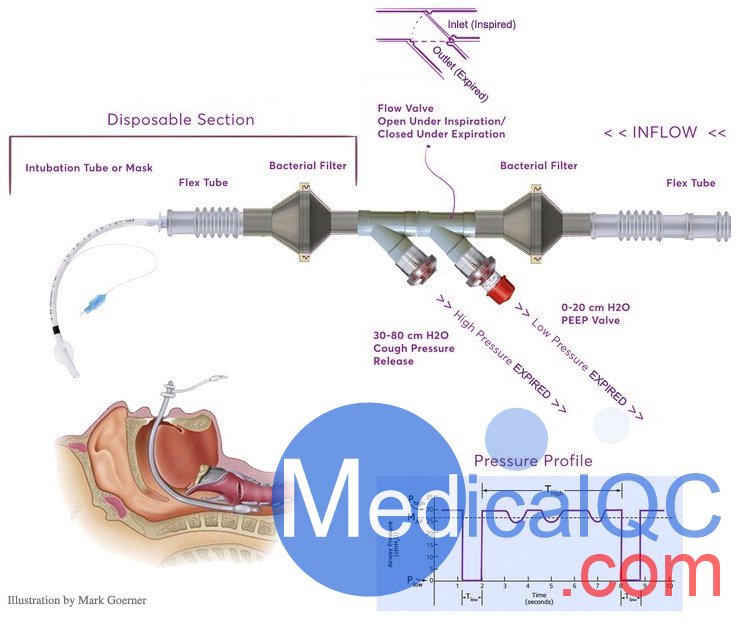

主要测量压力及时序剖线，标示为“压力剖线”(图一)图中之淡紫色图形。
所有这些记录所得的压力及时序值，对呼吸机校验极为重要！压力及时序量测，可在连接“咳嗽压力释放阀”及“ 排出过滤器”两者之间(容积点--避免感染的最佳位置)进行。然而，这些测量
可在患者呼吸管路之任何位置进行。

咳嗽压力释放(Cough Pressure Release) :
当患者咳嗽或其他过压情况(诸如：黏液堵塞患者气道管)发生时，有必要测量“咳嗽压力释放阀”如何开启。此气阀阈值设在压力介于30~80cm H2O间开启。包含TSD160D的MP160系统，可用于验证过压释放发生时，气阀开启的压力大小及灵敏度。

呼气末正压(Positive End-Expiratory Pressure，PEEP）:
当患者呼气时，需要测量呼气末正压(PEEP)动作。在患者呼气期间，此气阀将设定在能够缓慢地释放呼出气，并降至PEEP设定压力(0~20 cm H2O)。包含TSD160D的MP160系统，可用于验证释放的压降曲线。

压力(Pressure):
所有压力测量均可在“咳嗽压力释放阀”及“排出过滤器”之间的位置进行。此测量可在“容积点”引出1/4”采样端，并利用1/4”硅胶管连接至TSD160D正向输入端；TSD160D之负向输入端则维持开放至大气 。此条件下，所有压力测量均直接相对于环境压力水平。

氧浓度(Oxygen Concentration) :
需要测量氧浓度时，可在介于“咳嗽压力释放阀”及“排出过滤器”间的容积点进行，或患者呼吸管路中之其他适合点进行。可以是上述压力测量的同一容积点。采用 O2100C氧含量放大器模块 ，并设定为0~100% O2标示范围，接着测量呼吸周期(如图“压力剖线”淡紫色图形)中的氧浓度变化。

气流流速及容积(Air Flow & Volume) :
如需要测量患者管路中气流流速及容积。为达成目的，将TSD117A气流传感器串接到患者呼吸管路中；通常，此气流流速测量在“排出过滤器”位置点的监测。TSD117A提供双向气流流速测量。为获得任何给定气流周期内的容积，AcqKnowledge软件积分气流流速信号可得出相关容积。

BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪,VVK100-SYS校正：

●    所有的压力、气流及容积量测均可校正。采用外接水柱(压力计)及AFT27 3-公升校正气筒，经验证精确度符合或优于0.5%(3公升 ±0.5%)。
●    将TSD301采样管交替暴露于①含20.93%氧气的大气，以及②医疗场所提供的100%氧气，即可进行氧气浓度校正。

BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪包括

适用于Windows或Macintosh的MP160WS / W 16通道数据采集和分析系统。MP160系统可以同时监视八个呼吸机（压力，体积）。
TSD117A带有放大器的气流（气动）传感器（DA100C），设计用于人类。可以串联插入典型的医院呼吸机系统。气流传感器的校准和验证非常简单。也可以作为MRI条件设备（TSD117A-MRI）使用。
随附AFT27 3升校准注射器，用于校准和验证，并经认证可达到或超过0.5％（3升±0.5％）的精度。
 带放大器的TSD160D差压传感器（DA100C）可以与任何气动回路接口以监视气道压力。与TSD117A结合使用时，可以监视气流和气道压力，从而为用户提供泵容积和泵压力范围的实时验证数据。
Acq Knowledge软件控制硬件，显示数据并实时分析信号。
通过使用可选的Network Data Transfer  许可功能，还可以实时获取数据以进行进一步的第三方分析  ，从而在进行验证过程时为您的系统提供对数据的即时网络访问。

BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪可选附件

TSD301电化学  氧气传感器+ DA100C传感器放大器，用于高速氧气浓度（％氧气）测量-与流量循环同步
TSD302宽范围温度传感器+  TSD303湿度和温度测量的大气压传感器-与流量循环同步
TSD302和TSD303可以与呼吸机验证系统一起使用，以将体积从ATPD（环境温度压力，干燥）转换为STPD（标准温度压力，干燥）。
为了帮助进行接口连接，BIOPAC提供了广泛的管道，适配器，细菌过滤器，阀门和相关附件。例如，AFT17管将在TSD160D换能器和呼吸机呼吸回路之间接

BIOPAC VVK100-SYS呼吸机验证系统，VVK100-SYS呼吸机检测仪
可选附件

TSD301电化学  氧气传感器+ DA100C传感器放大器，用于高速氧气浓度（％氧气）测量-与流量循环同步
TSD302宽范围温度传感器+  TSD303湿度和温度测量的大气压传感器-与流量循环同步
TSD302和TSD303可以与呼吸机验证系统一起使用，以将体积从ATPD（环境温度压力，干燥）转换为STPD（标准温度压力，干燥）。
为了帮助进行接口连接，BIOPAC提供了广泛的管道，适配器，细菌过滤器，阀门和相关附件。例如，AFT17管将在TSD160D换能器和呼吸机呼吸回路之间接口。
